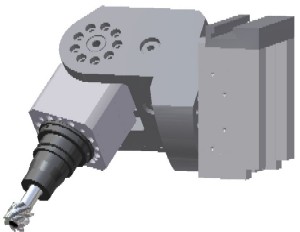

Universal-Winkelkassette

Hochgenauigkeits- Universal- Winkelkassette zum Bohren, Feinbohren, Reiben, Gewindeschneiden und zum Fräsen von schräg im Raum liegenden Geometrien. Jedwede Kugelkoordinaten innerhalb einer Halbkugel, und noch darüber hinaus, sind einstell- und klemmbar. Die Arbeitsspindel ist mit innerer Kühlmittelzuführung ausgestattet und erlaubt den Einsatz von hochgenauen Kühlkanalwerkzeugen. Des Weiteren können auch Präzisions- Zerspanungswerkzeuge mit Minimalmengenschmierung verwendet werden. Es sind je nach den Einsatzbedingungen verschiedene Getriebeübersetzungen möglich.

Antrieb

Grüner Kassette

Abtrieb

DIN 69 893 - HSK63

Schwenkwinkel

α = 135°

Drehwinkel

φ = 360°

Innere Spindelkühlmittelzuführung

p = 80 bar

Getriebeübersetzung wahlweise

i = 1:1 / 1:1,5 / 1:2 ins Schnelle
